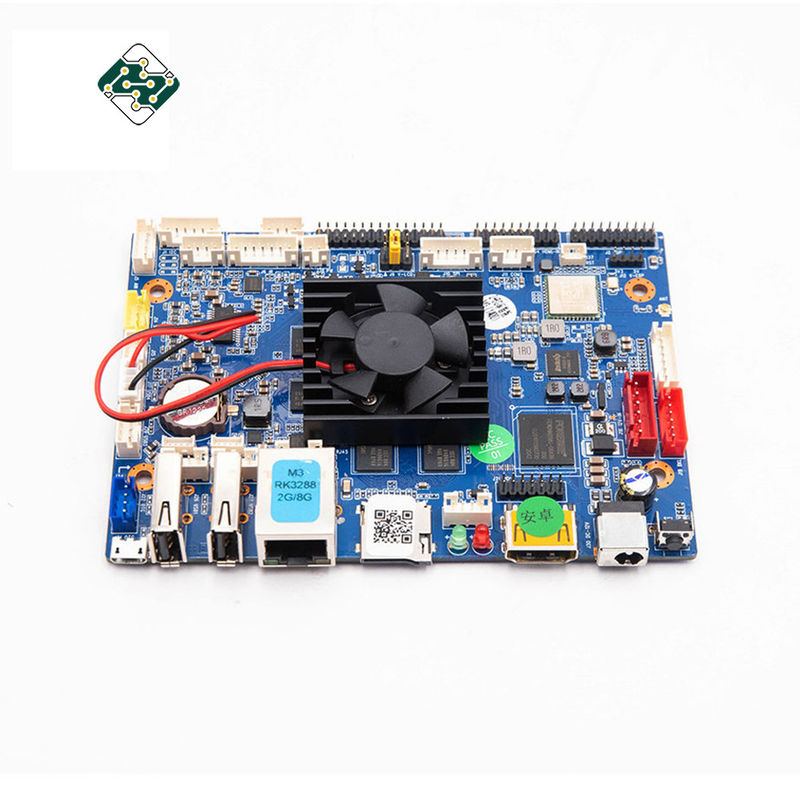

Establo práctico impreso de múltiples capas del prototipo de la placa de circuito de la comunicación

Detalles del producto

Lugar de origen: China

Nombre de la marca: OEM Customized

Certificación: CE/ROHS/ISO9001/Iso14001

Número de modelo: HKCC2211YH105

Pago y términos de envío

Cantidad de orden mínima: 2 piezas

Precio: USD10-USD100

Detalles de empaquetado: Embalaje interior: bolsa de burbujas Embalaje exterior: caja de cartón estándar

Tiempo de entrega: 20 días laborables

Condiciones de pago: T/T

Capacidad de la fuente: 5000PCS/SEMANA

Consiga el mejor precio
Resaltar:

Placa de circuito impreso multicapa

,

Placa de circuito impresa de múltiples capas práctica

,

Prototipo impreso estable de la placa de circuito

Tolerancia del esquema:
+/-0.15mm (6mil) perforando
Tamaño del panel del V-corte:
110×100m m (minuto)
Equipo de SMT:
Yamaha y Panasonic y JUKI Mounter
Equipo el soldar de flujo:
Nitrógeno sin plomo de la zona de temperatura 10
Estándar llevado:
IPC-J-STD-001
Cadena de producción de la INMERSIÓN:
5
Productividad de la INMERSIÓN:
1.2~2S/PCS
Equipo:
Máquina horizontal automática de la inserción
Tolerancia del esquema:
+/-0.15mm (6mil) perforando
Tamaño del panel del V-corte:
110×100m m (minuto)
Equipo de SMT:
Yamaha y Panasonic y JUKI Mounter
Equipo el soldar de flujo:
Nitrógeno sin plomo de la zona de temperatura 10
Estándar llevado:
IPC-J-STD-001
Cadena de producción de la INMERSIÓN:
5
Productividad de la INMERSIÓN:
1.2~2S/PCS
Equipo:
Máquina horizontal automática de la inserción
Establo práctico impreso de múltiples capas del prototipo de la placa de circuito de la comunicación
Descripción de producto

Las comunicaciones del prototipo imprimieron la instrumentación de múltiples capas PCBA de la placa de circuito



Ficheros y requisito para PWB, cita de PCBA:

  • Un BOM (Bill de materiales) con diseñadores de referencia: descripción componente, el nombre del fabricante y número de parte.
  • Ficheros del PWB Gerber.
  • Un dibujo de la fabricación del PWB y dibujo de asamblea de PCBA.
  • Métodos de prueba.
  • Cualquier restricciones mecánicas tales como requisitos de la altura de la asamblea
  • Fabricación del tablero del PWB y servicio de PCBA:
    • el tablero del PWB de o hizo, las piezas de la placa de circuito compradas por nosotros
    • placa de circuito de prueba electrónica de o o PCBA
    • entrega rápida de o, paquete antiestático
    • o RoHS Directivo-obediente, sin plomo
    • servicio de la parada de o uno del diseño del PWB, de la disposición del PWB, de la fabricación del PWB, de los componentes que compran, del montaje del PWB, de la prueba, del embalaje y de la entrega del PWB
    • servicio de la fabricación de o Eleectronic
  • Términos detallados para el montaje del PWB:
    • requisito técnico de o:
      • Tecnología que suelda profesional del superficie-montaje y del por-agujero del §
      • Diversos tamaños como 1206, 0805, tecnología del § de SMT de 0603 componentes
      • las TIC del § (en prueba del circuito), tecnología de FCT (prueba funcional del circuito)
      • Montaje del PWB del § con UL, CE, FCC, aprobación de RoHS
      • Tecnología el soldar de flujo del gas del nitrógeno del § para SMT
      • Mayor nivel SMT del § y planta de fabricación de la soldadura
      • Capacidad interconectada de alta densidad de la tecnología de colocación del tablero del §
    • requisito de la cita de o:
      • Fichero de Gerber del § y lista de Bom
      • El § despeja imágenes de pcba o de la muestra del pcba para nosotros
      • Método de prueba del § para PCBA
    • especificación del PWB de o:
      • Capa del §: 1 a 12 capas
      • Material del §: FR-4, CEM-1, CEM-3, altura TG, halógeno FR4 libre, FR-1, FR-2, etc. de aluminio.
      • Grueso acabado máximo del §: 0,2 hasta 4.0m m (0,02 ~ 0,25)
      • Lado acabado máximo del tablero del §: 500 x 500m m (20 x 20")
      • Tamaño mínimo del agujero perforado del §: 0.25m m (10mil)
      • Línea mínima anchura del §: 0.10m m (4mil)
      • Líneas mínima espaciamiento del §: 0.10m m (4mil)
      • El § emerge final/tratamiento: HALS/HALS sin plomo, lata química, oro químico, oro de la inmersión, plateando el oro
      • Grueso del cobre del §: 0,5 a 3,0 onzas
      • El § suelda color de la máscara: verde/negro/blanco/rojo/azul
      • Embalaje interno del §: la bolsa de plástico
      • Embalaje externo del §: embalaje estándar del cartón
      • Tolerancia del agujero del §: PTH: ±0.076, NTPH: ±0.05
      • Certificado del §: UL, ISO 9001, ISO 14001, RoHS, UL
      • § que perfila la perforación: encaminamiento, V-corte, biselando
      • § que proporciona servicio del OEM a toda clase de asamblea impresa de la placa de circuito
 Tolerancia del esquema  +/-0.15mm (6mil) perforando
 Tamaño del panel del V-corte  110×100m m (minuto)
 Equipo de SMT  Yamaha y Panasonic y JUKI Mounter
 Equipo el soldar de flujo  Nitrógeno sin plomo de la zona de temperatura 10
 Estándar llevado  IPC-J-STD-001
 Cadena de producción de la INMERSIÓN  5
 Productividad de la INMERSIÓN  1.2~2S/PCS
 Equipo  Máquina horizontal automática de la inserción
 Función  Sensor
 Impedancia controlada  +/--5%



Establo práctico impreso de múltiples capas del prototipo de la placa de circuito de la comunicación 0Establo práctico impreso de múltiples capas del prototipo de la placa de circuito de la comunicación 1
