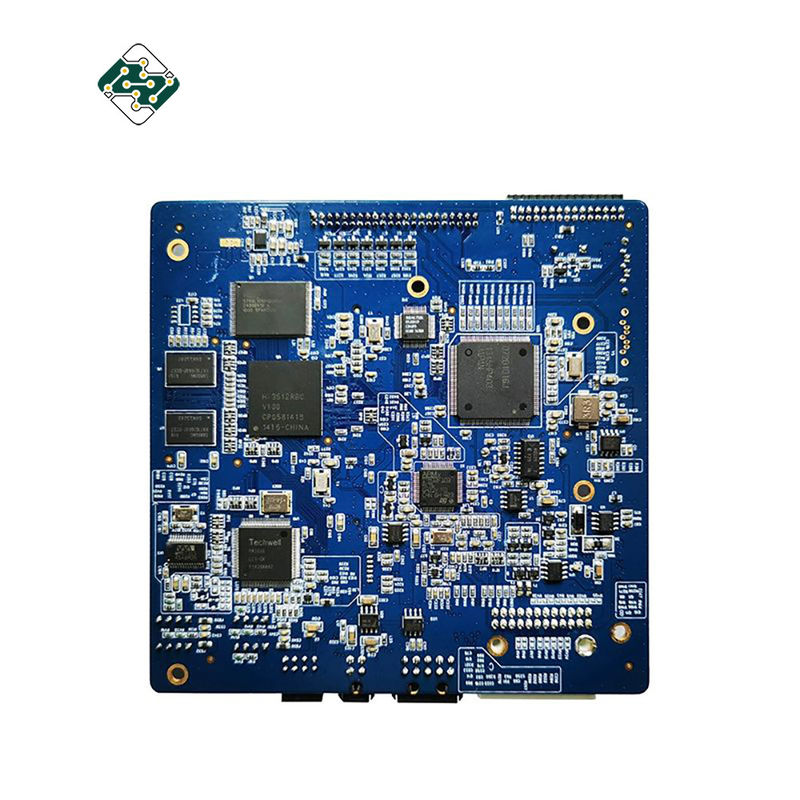

El doble médico FR4 echó a un lado PWB

Asamblea echada a un lado doble del tablero del PWB FR4 de Allwinner A64 Android para el COJÍN médico

Ficheros y requisito para PWB, cita de PCBA:

• Un BOM (Bill de materiales) con diseñadores de referencia: descripción componente, el nombre del fabricante y número de parte.
• Ficheros del PWB Gerber.
• Un dibujo de la fabricación del PWB y dibujo de asamblea de PCBA.
• Métodos de prueba.
• Cualquier restricciones mecánicas tales como requisitos de la altura de la asamblea

• Fabricación del tablero del PWB y servicio de PCBA:
  • el tablero del PWB de o hizo, las piezas de la placa de circuito compradas por nosotros
  • placa de circuito de prueba electrónica de o o PCBA
  • entrega rápida de o, paquete antiestático
  • o RoHS Directivo-obediente, sin plomo
  • servicio de la parada de o uno del diseño del PWB, de la disposición del PWB, de la fabricación del PWB, de los componentes que compran, del montaje del PWB, de la prueba, del embalaje y de la entrega del PWB
  • servicio de la fabricación de o Eleectronic
• Términos detallados para el montaje del PWB:
  • requisito técnico de o:
    • Tecnología que suelda profesional del superficie-montaje y del por-agujero del §
    • Diversos tamaños como 1206, 0805, tecnología del § de SMT de 0603 componentes
    • las TIC del § (en prueba del circuito), tecnología de FCT (prueba funcional del circuito)
    • Montaje del PWB del § con UL, CE, FCC, aprobación de RoHS
    • Tecnología el soldar de flujo del gas del nitrógeno del § para SMT
    • Mayor nivel SMT del § y planta de fabricación de la soldadura
    • Capacidad interconectada de alta densidad de la tecnología de colocación del tablero del §
  • requisito de la cita de o:
    • Fichero de Gerber del § y lista de Bom
    • El § despeja imágenes de pcba o de la muestra del pcba para nosotros
    • Método de prueba del § para PCBA
  • especificación del PWB de o:
    • Capa del §: 1 a 12 capas
    • Material del §: FR-4, CEM-1, CEM-3, altura TG, halógeno FR4 libre, FR-1, FR-2, etc. de aluminio.
    • Grueso acabado máximo del §: 0,2 hasta 4.0m m (0,02 ~ 0,25″)
    • Lado acabado máximo del tablero del §: 500 x 500m m (20 x 20")
    • Tamaño mínimo del agujero perforado del §: 0.25m m (10mil)
    • Línea mínima anchura del §: 0.10m m (4mil)
    • Líneas mínima espaciamiento del §: 0.10m m (4mil)
    • El § emerge final/tratamiento: HALS/HALS sin plomo, lata química, oro químico, oro de la inmersión, plateando el oro
    • Grueso del cobre del §: 0,5 a 3,0 onzas
    • El § suelda color de la máscara: verde/negro/blanco/rojo/azul
    • Embalaje interno del §: la bolsa de plástico
    • Embalaje externo del §: embalaje estándar del cartón
    • Tolerancia del agujero del §: PTH: ±0.076, NTPH: ±0.05
    • Certificado del §: UL, ISO 9001, ISO 14001, RoHS, UL
    • § que perfila la perforación: encaminamiento, V-corte, biselando
    • § que proporciona servicio del OEM a toda clase de asamblea impresa de la placa de circuito
